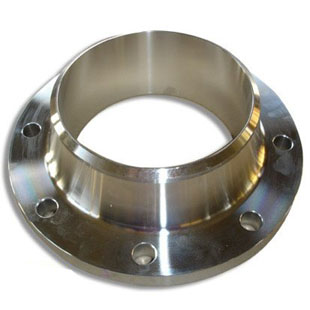

密封面形式 平面(FF)、突面(RF)、凹凸面(MFM)、榫槽面(TG)、环连接面(RJ)
材质
碳钢(Carbon Steel):
ASTM A105,20#、Q235、16Mn、 ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2、
ASTM A694 F42, F46,F48, F50, F52, F56, F60, F65, F70;
不锈钢(Stainess Steel):
ASTM A182 F304、304L、 F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321、18-8;
合金钢(Alloy Steel):
ASTM A182 F1、 F5a、 F9、 F11、 F12、 F22、 F91、A182F12、A182F11、16MnR、
Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ;
制造标准
ANSI B16.5、HG20617-1997、GB/T9115.1-2000—GB/T9115.4-200、DIN2630-2638、
HG20595-1997、GB/T9115.1-2000、GB/T9115.4-200
尺寸范围
欧洲体系钢制管法兰适用范围
密封面型式 | 公称压力PN/MPa (bar) | |||||||||
0.25 (2.5) |
0.6 (6) |
1.0 (10) |
1.6 (16) |
2.5 (25) |
4.0 (40) |
6.3 (63) |
10.0 (100) |
16.0 (160) |
25.0 (250) |
|
突面(RF) | DN10-300 | DN10-2000 | DN10-1000 | DN10-600 | DN10-400 | DN10-300 | DN10-250 | |||
凹凸面(MFM) | - | DN10-600 | DN10-400 | DN10-300 | - | |||||
榫槽面(TG) | - | DN10-600 | DN10-400 | DN10-300 | - | |||||
平面(FF) | DN10-3000 | DN10-2000 | - | |||||||
环连接面(RJ) | - | DN15-400 | DN15-300 | DN15-250 |
密封面型式 | 公称压力PN/MPa (Class) | |||||
2.0 (150LB) |
5.0 (300LB) |
11.0 (600LB) |
15.0 (900LB) |
26.0 (1500LB) |
42.0 (2500LB) |
|
突面(RF) |
DN15-600 (1/2"-24") |
DN15-300 (1/2"-12") |
||||
凹凸面(MFM) | - |
DN15-600 (1/2"-24") |
DN15-65 (1/2"-2.1/2") |
DN15-300 (1/2"-12") |
||
榫槽面(TG) | - |
DN15-600 (1/2"-24") |
DN15-65 (1/2"-2.1/2") |
DN15-300 (1/2"-12") |
||
平面(FF) |
DN15-600 (1/2"-24") |
- | ||||
环连接面(RJ) |
DN25-600 (1/2"-24") |
DN15-600 (1/2"-24") |
DN15-300 (1/2"-12") |
